大型演出音頻系統工程（室內篇）_2021男團R1SE告別演唱會-上海站

以下文章內容來源于音匠網站，作者吳榮宗

Mixing Console : Midas-HD96+Pro2_ShangHai_20210502-03

每當談?wù)摰绞覂?nèi)場館演出的音響系統時，由你接手了聲音之后，總是會發現音箱配比與現場空間實際覆蓋范圍總是不符與不足的，這都是礙于經費問題，造成很多專業級的演出節目在音頻系統上幾乎都變成了一個瑕疵美.

舉例很多的場館進采取四面臺的演出模式，但是在小面向的音箱甚至只用單聲相吊掛一條線陣打發掉觀眾.

這種心態抓準觀眾是來看明星而不是來聽歌的，現場只消吵吵鬧鬧帶過去就好.

其實類似這樣子的缺陷模式，最后都會成為音控人員在職場技術認知方面的致重問題，長時間使用音箱覆蓋不足作為演出，當有一天給予真正實際數量的配比，結果反而就不會設計與使用了!

前敘

2021年五月國內最大型的演出場面，男團R1SE在春末夏初的告別演唱會，有幸參與其中規劃聲音系統實現職場的熱情，筆者將這個過程概略的分享給各位同好們.

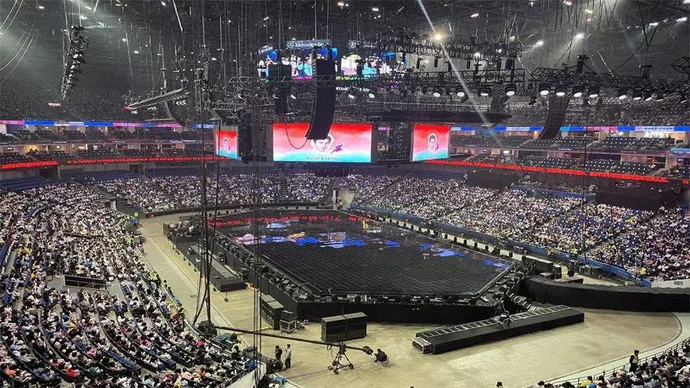

上海奔馳館

在這一次的演出將喇叭吊掛工程規劃了248只擴聲音箱，在方位標立依眾人所能理解的用詞，現場分為：正面左/右，對面左/右，左小面左/右，右小面左/右，對角-1（正面左算起），對角-2，對角-3，對角-4，四個面向共8串，每一串使用6只K1加10只K2.

合計K1=48只，K2=80只，對角補聲每一串組合使用6只K2加6只KARA，合計K2=24只，KARA=24只.

以上是天空吊掛部份，另外在近場座席舞臺的四周，規劃了近面補償?shù)囊粝?，使用的也是KARA音箱，共使用24只環繞在整個矩型的大舞臺.

初步測試聲場過程，發現到對角補聲的不足，尤于吊掛距離與地面KARA銜接過長，靠近舞臺角的座席，聆聽聲音的清晰條件沒達標（唇齒比低于空間反射值），加上地面對角補聲的音箱數量有不足之嫌，經過研究協調，最后改善的做法是拆除小面向兩只KARA，將他們疊加到每個對角的補聲面，都再添加一只KARA滿足音箱面積組合的報酬能力.

四個面向主喇叭=K1x6+K2x10.

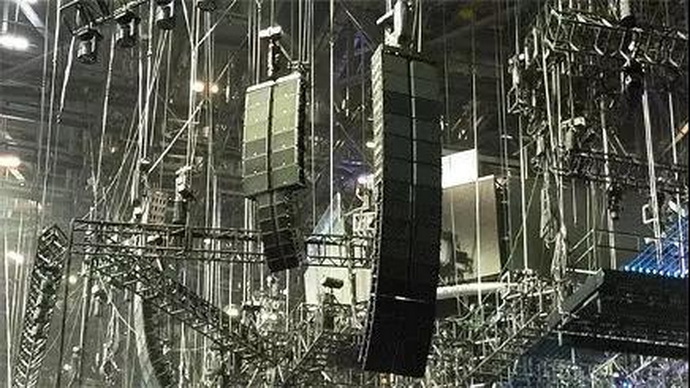

Corner組合=K2x6+Karax6（總長約為3.6米）.

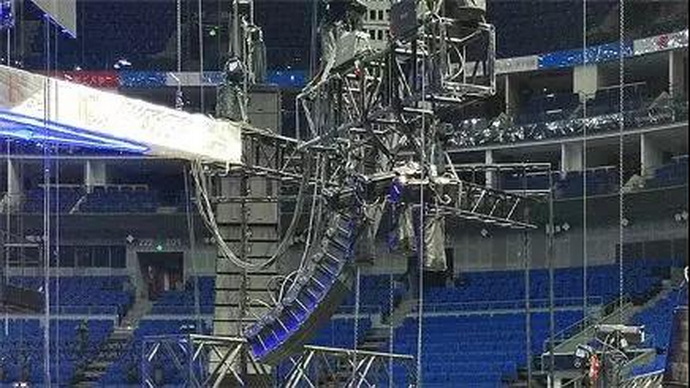

這個位置能看到10只K2的覆蓋角包括了VIP下方的座席.

調整

一般這種專業演出等級的音箱在測量方面并不會有什么太大問題產生，以測量麥克風對準每一串喇叭軸心或偏軸心觀察，大約在30米到40米范圍內，所取得的曲線都仍然非常的健康與信任.

大型場館測量過程最繁瑣的工事就是纜線問題，為了簡化調整時間，我們使用的無線電腰包進行各面向主喇叭曲線正?；挠^察，就算音箱系統設定整體都是正常與專業的，但是在不同場地不一樣的應用組合就是要不厭其煩的逐串的測量與觀察.

果不其然系系統龐大建立就會有貓膩！過程有幾串音箱的輸入信號在相位極性上是顛倒的，雖然這并不是一個嚴重的問題，只需透過輸出接口反極性或者是在音箱功放處理器輸入端進行改正都可以的，但是如果沒有去逐項的觀察，接線問題就不會被發現，所以有些現場工事省不得的，改正所得到的疊加經過驗證沒有錯誤就可以了.

約44米處測量主喇叭（正面與對面向）.圖一

場館兩邊小面向（約45米之遠）.圖二

Corner與鄰邊主喇叭從折損到有疊加報酬的過程.圖三

超低音在60分頻優化前后.圖四

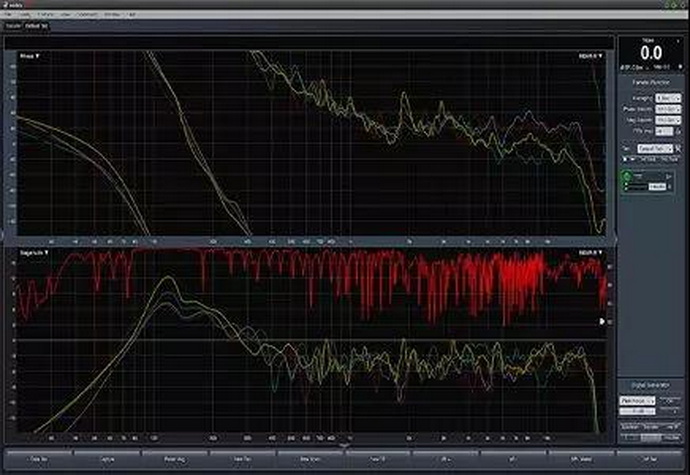

Smaart視窗

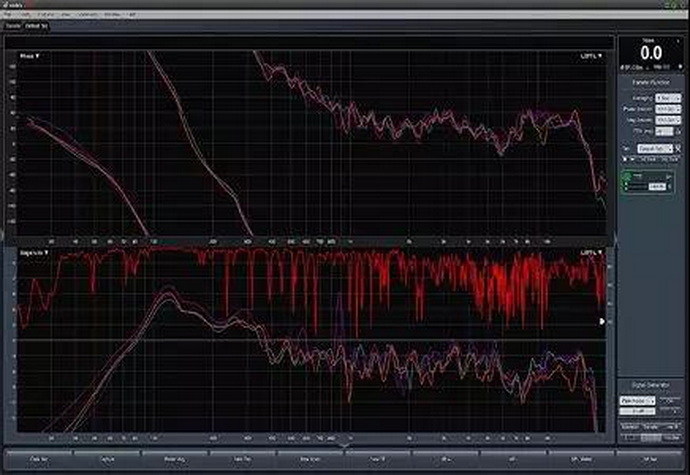

圖一是正面主喇叭與對面向的主喇叭左右，兩邊一共四串，它們?cè)诖蠹s45米處所測得的相位角跟頻響曲線（聲壓級80dB），整個結果是讓人放心的.

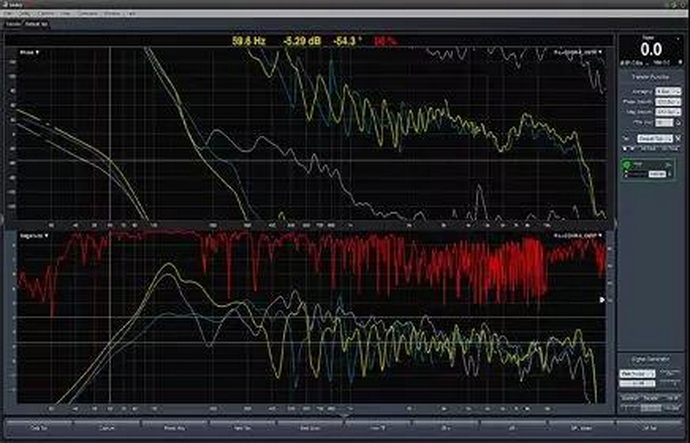

圖二小面向的左右兩邊一共4串，也是約在45米左右的距離測得，與主喇叭相比較之后，所得到的結果是信任與放心的.

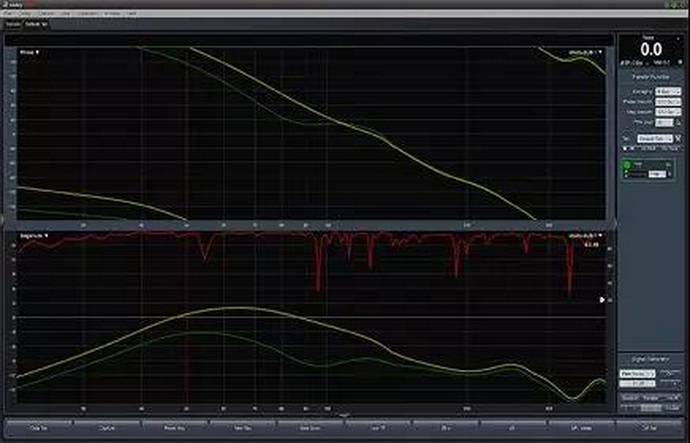

圖三的內容就非常有趣了，在里面觀察到的綠色曲線，是將Corner4打開跟其兩鄰邊的主喇叭（對面向-左+左小面向-左）疊加在一起之后所得到的結果，Corner4（白色曲線）單獨的相位角是顛倒的，經過極性翻轉之后，得到黃色曲線優沃的低頻報酬提增尤其是在60Hz的位置.

圖四的內容是超低音跟主喇叭之間大約有60°的角差，若不理會也是一個疊加結果，最后介入了大約2.7到3毫秒的時間，所得到的疊加結果（黃色曲線）.

對于課研的計算運用再者里也可以得到驗證.

將兩者之間的角差（約60°），透過：（60°÷360°）x（1000÷60Hz）=2.8ms.

四個面向聲壓級監測使用無線電腰包長時間紀錄進行.

腰包使用AMS-2100接機+TC300+A2000.

低音耦合

在測量低頻與主喇叭組合的過程，請注意不要使用無線電傳輸方式，這并不是手雷質量?jī)?yōu)劣的問題，使用者要理解低頻峰值的瞬態反應，在無線電傳輸過程中是沒辦法忠實表達與反應出來的.

也就是說若使用無線電手雷進行聲壓級測量，永遠都得不到系統最大的峰值聲壓量級的位置.

而在測量疊加過程，為了自己喇叭位置的相位角差信任度，都會是采用纜線傳輸方式，這次也不例外，在測量低頻與主喇叭之間一樣采用纜線傳輸?shù)姆椒ㄟM(jìn)行疊加一線化.

另外最基本的物理調整，當?shù)皖l介入時間之后整體與主喇叭的低頻耦合時，能量會往下覆蓋是不會往上延伸的，直白的說就是上層的觀眾將會失去更多的低頻包覆.

因此在建立低頻音箱的物理位置時，就要將低頻音箱往外安置，優化的方式能夠比主喇叭來得往前安排.

換句話就是離觀眾位置近一點，這一次在測量上主喇叭比超低音多出了大約3毫秒，因此在調整過程是讓主喇叭緩下這將近1米的時間.

（這也是預先安排的物理位置），這樣子能夠讓主喇叭與超低音的低頻耦合結果是往上層觀眾席移動的.

你更清楚這些基本的物理問題在每次的課研過程中都曾經解析與驗證過.

為了滿足最遠端高層觀眾座席，主喇叭吊掛過程拉高到離地約17米長度，這個代價讓二次多次反射聲音非常的清楚！

若直觀的說明，這就有如在演唱的過程添加短延時的效果器，所以在密集彩排過程中感受到這個反打獻唱非常明顯，不得已將上層的K1音箱全部衰減1倍功率下來，這個反打干涉現象才稍加能夠被接受，連續兩天的演出并沒有因?yàn)闈M場的觀眾與高噪音底層而讓上方位置擴聲高頻不足，所以音箱吊掛雖說是高了（降兩米會更理想），但是從粉絲在高層位置拍攝所分享的影片內容，聲音是有量級的，傳聲質量是及格的，這也算是在設計音箱分布過程中，對高層買票的觀眾有所負責了（驕傲）.

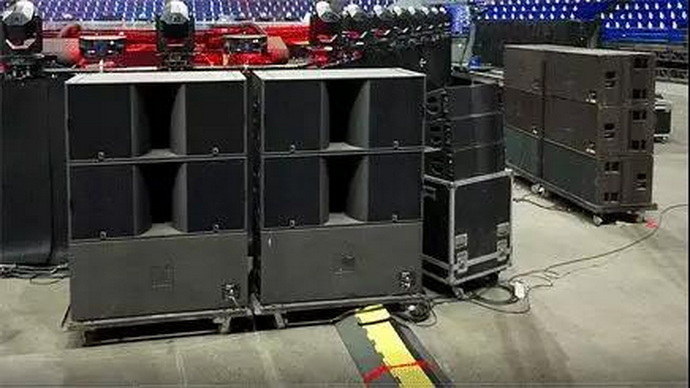

超低音SB28采用典型的心型設計.

將音箱繞射耦合衰減位置適當閃避舞臺監聽工作區.

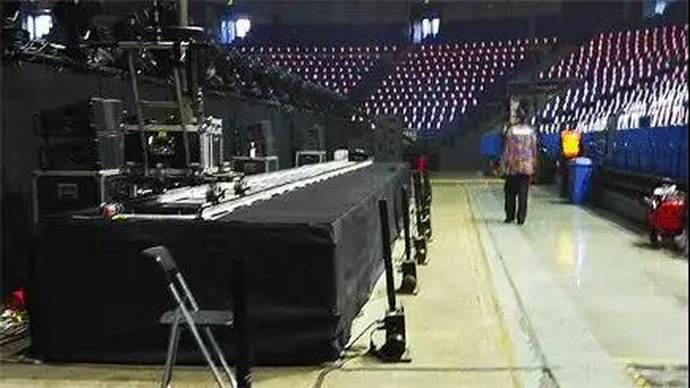

臺唇補聲

一共用了24只Kara，平均分布在四個面向，但是在調整過程中發現到對角的補聲音箱燈下黑的現象非常明顯（剛開始的設計是兩只一疊），平均的包覆整個舞臺前緣，系統測量過程中，對角吊掛的輔助音箱（k2+kara）長度不足透過計算…

100米以下都還需要仰賴鄰邊兩面向的主喇叭幫助耦合才能夠提增低頻報酬能力，更不用去指望它能夠覆蓋到最底下靠近舞臺的觀眾座席區，經過研究決定將兩邊的小面向輔助音箱取消，直接提供給每個對角成為三只疊加量級，再分布聲壓級一次，近區觀眾座席燈下黑的現象才得以有效改善.

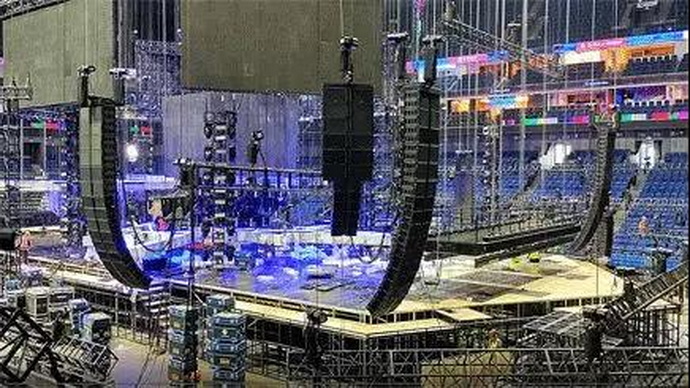

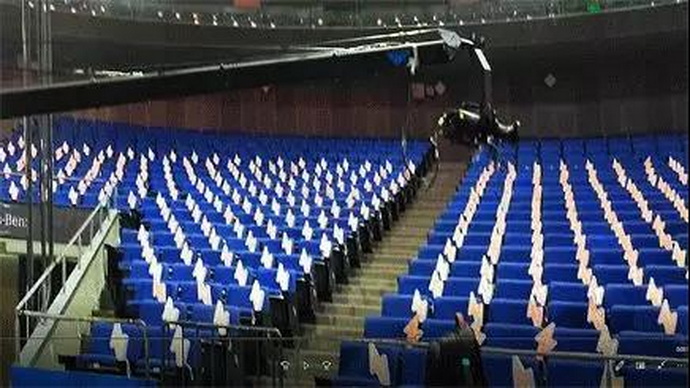

這是對角三只Kara所要支持的擴聲清晰座席（白色）.

大面向舞臺前緣仍保有兩只三埵點的近面補償.

控臺操作的分享

這次在奔馳館外擴所使用的控臺有兩張，主要是因?yàn)樾碌目嘏_(tái)來不及應援提供因此就使用MIDAS-HD96+PRO2來進行這場為期兩天然后觀眾爆滿，尖叫聲破100分貝的告別演唱會！

Pro2在這次的演出中應用上內部自動混音插件，以及使用madi格式連接Waves第三方的插件，在上次的視頻推出時，有很多同好非常有興趣都來信詢問Pro2的身份是什么?

它在這次的演出過程負責所有歌手的耳掛，以及手握即時的擴聲混音，每一只耳掛與手握都掛上降噪，還有動態EQ，最后編組在自動混音分流里面，多重的保障讓這些麥克風在舞臺上同時展開的時候，能夠得到有效的擴聲增益，語音要清楚，擴聲量級稍有不足，遠端上層觀眾是會燥動的!

音控人員所承受的壓力是破表同好們應該很清楚!

所有的信道排序以及功能安排，在HD96控臺上也如出一轍，唯一不同的地方是HD96必須負責總體音樂與麥克風的混音平衡，麥克風的擴聲量級與平衡則來自于Pro2，巧妙的是萬一Pro2追麥來不及，在HD96推桿上仍然可以幫忙進行追麥支持！

尤其是當11位歌手同時站在舞臺上，隨興七嘴八舌的橋段，那真是高度混音挑戰.

同樣的在HD96音樂律動方面跟不及在四分音符里，pro2也可以即時喂給，兩張混音臺子相輔相成都可以做同樣的事情.

話說HD96控臺面對這次多數量麥克風開放的混音變化里，其內部第三方物理旋鈕支持的功能巧巧巧！

在這一次它運用的非常頻繁!

（one shot pot）的設計在節目演出過程優化對應調整，不用再功能翻頁動作就能一次性完成多項混音調整.

這對于音控人員將感情融入混音過程，所要調整的葉面都能在四分音符內立即對應調整位置提供給操作者，當初設計這個對應調整鈕的工程師一定是有現場演出的經驗與想法才能超前部屬這個功能轉子，在這里說聲-贊!

具體詳細的功能筆者也已經拍攝成視頻，在這里就不多贅述.

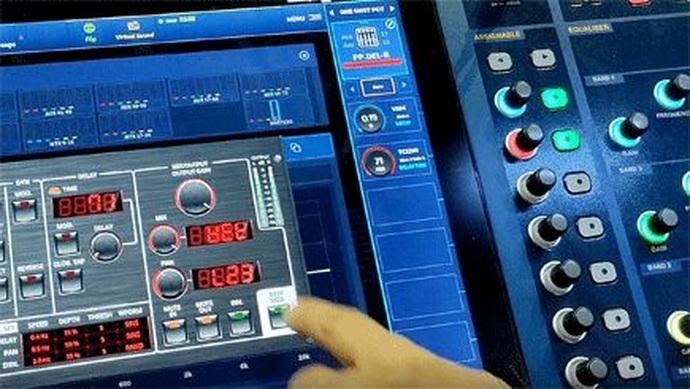

ONE SHOT POT（快捷調整旋鈕）MIDAS HD-96

圖一的AUTO燈號亮起，當點擊任何欲要調整的功能面，One shot pot就能自動將功能旋鈕全部套入在右邊8個轉子，而當你又點選別的調整例如EQ，那么轉子調整全都自動轉移成EQ相關的對應.

圖二是AUTO功能沒有介入，這時的One shot pot的轉子調整都改為自定義義，對應旋鈕旁邊的按鍵燈號，綠燈就是將功能固化不會再被更改（直到臺子關機重啟或是自己解除它），白燈則是隨時可依點選的調整功能及時改變定義內容.

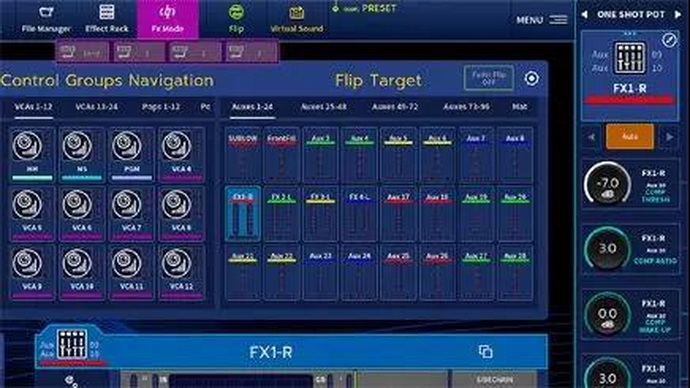

Auto鍵入，會將欲調整的頁面旋鈕自動排定.（圖一）

Auto燈號不亮，可以自定義義所要調整的功能.（圖二）

最后我再說幾句…

在大型音響系統的建構，理想的音箱數量是每位音控人員的夢想，這個夢想要求甚至高于混音平臺的順序，但是演出硬件預算永遠都是一把鋒刃！

若要針對這次上海演出的音箱設計來說，它至少還需要48只的次低音配比在空中與主喇叭相輔提增瞬態的報酬量級（體感頻段），可惜的是預算與理想永遠不能兼得，248只音箱吊掛12個面向覆蓋整個奔馳館，加上舞臺所配置的監聽喇叭（屏幕底層也加掛）發聲的數量來到292只箱子，在常態的演唱會里面，能夠使用248只L-Acoustics音箱在上海奔馳館里進行演出已經是一個夢幻的設計了！但并不止于此…

在這里期望有一天能夠有更完美更理想的音箱數量設計在這個場館里面出現，同好們共勉之.

吳榮宗20210502-03
