我用MIDAS-HD96迎接2021

以下文章內容來源于音匠網站，作者吳榮宗

2021高雄站二碼頭跨年活動，動用兩張MIDAS-HD96全新控臺，分別負責前場以及舞臺上所有演出節目的一切內容.

前敘

高雄棧二碼頭是一個呈長方形瀕港的空地，早于2003曾經來到這邊參與過大型跨年晚會，這么一提就讓往事點滴陸續地浮上心頭，時隔多年又重新踏上這個地方，心頭小鹿仍是砰然不安份，興奮的音響人!

在聲音硬件方面不同的是音箱跟控臺水平完全都已經是另外一個境界.

篩除繁瑣的筆記，這次的心得分享我把焦點放在前級部份，也就是音響人感情維度的操縱者-混音平臺.

此次迎接2021年主角是最發光的MIDAS-HD96!

針對現場演出應用與新的操作界面，將使用過程寫下來跟同好們分享新科技.

規劃演出設備構架

這一次多達15組一藝人歌手與樂團，這類繁瑣拼盤式演出型態，作業第一安全規劃就是減少信號接口拔插與共享的建構!

多信道獨立輸入，其中以現場樂團的信道是獨立配屬不共享最妥當，（一些非戰之罪的點滴憾事，每位同好都曾經有過…..）

HD96著實一口氣就能吞吐144個信道，這還不包括將96個AUX，身份轉換成輸入信道使用呢！

因此對于節目信道需求是優渥與安全的，另外建構MIDAS音頻設備的好處就是共容高，舊規Pro系列的接口箱都能被HD96接受，凡是連接上都能主動被HD96內置的升級文件進行優化，省下不少新舊設備連接兼容的技術問題，這個可以對MIDAS點個贊的.

在樂器定位的調配上花了不少時間，另外新購置的無線電麥克風使用SHURE-axient最高端系列，提供在這次的活動上，無線耳機監聽系統也拿了最高級款的PSM1000系列，（其實我更有私心，投資成本這么高的麥克風，趁著港邊雜亂的射頻區，就拿它們來跟港口復雜的通信電波對抗一下，屏避是否有效），結果在這小范圍的舞臺內存塊里是讓人滿意的.

平時對于節目在混音平臺的擇選，每位音控都其個人的喜好，但這種拼盤式的節目，大家對于新的控臺都非常的好奇，接受度很好，每個人都想試試現場駕馭程度如何，節目橋段都能滿足不同音控人員的塑造（HD96個人塑造性很高，融入時間很快）.

整體演出過程，高雄這場跨年演出在MIDAS-HD96新的現場操作點滴，在這邊重點式的列舉出幾個HD96控臺針對現場很優質的應用設計跟大家交流操作的概念，讓我們看下去.

長長的大碼頭，原本是這個樣子.

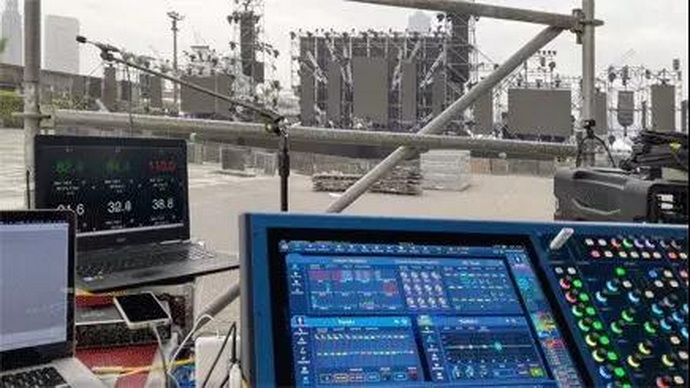

來了一艘大郵輪，我的控臺間縮小.

七組Delay Tower，第五組之后使用堆埵架設（最遠處超過1公里遠）。

Manchino

若要正式的解釋，這個頁面內容是一個巨集的應用功能，會從Manchino這邊寫起是因為每一次演出的規劃都會整合樂器信道排序或是名稱，然后開始進行編排與優化，當一切定調之后再導入控臺，因此過程上就會有應用設計的方便性，對于Manchino排序撰寫過程若有一些多數量相同內容預調整的設定，例如高通濾波或是EQ等預調整，Manchino可以同時一次性就能完成在信道或是接口相同操作的編寫.

譬如有16只無線電麥克風，從命名開始1到16路信道（WL-1，WL-2，WL-3…）只要填上第一路的命名，16只無線麥克風名稱就會順著排序自動寫好，這會聯想到當你身處古樂，交響樂為了二胡一部，揚琴分部，笙分部甚至是Violin，Viola分部的派寫煩瑣困擾著，ManChino巨集功能把這個事情簡單化了.

順接著想在各信道來個高通濾波預調…

親人性很高的Manchion來到調整方面，你知道了一項操作之后，其它的應用自然就解開了!

例如同時介入高低通濾波或是EQ調整，召集信道進來Manchio里面都能一次性完成調整，這在多數量的信道規劃應用非常方便，更新與回復都非?？旖?

另外舞臺上在監聽返送這部份更是突顯Manchino的快捷!

舉例就以使用大鼓信道引述，大鼓信號要返送回舞臺上6組Aux監聽喇叭，按照以前的作法大鼓信號將會依序地派送給這6組Aux接口到喇叭出聲，直白地說你需要調整6次返送作業，接著是其他樂器如小鼓，Hi-Hat，Vocal等…這是每一位音控都經歷過的事，很燒腦的繁瑣事.

使用Manchino只要將大鼓信號同時間派送給這6組Aux輸出，在過程哪一位樂手的返送聲音量級足夠時，你只要解開他的Aux巨集（解除之后就不會再派送），然后就可以繼續操作其他的Aux量級派送，也就是調整一次大鼓信號在返送音箱的過程，6位樂手的監聽音箱就在同時間完成了.

那么這個調整功能優化了什么？

（你若要讓感情維度尚有一個合理的解說，那就是平常逐一的調整大鼓信號在各組返送音箱的量級，直到最后一位樂隊成員的大鼓信號電平往往是大過于前幾位樂手調整的量級平衡，原因是最后一位樂手會承受前面5只音箱的大鼓串音累積在舞臺直接串音底層，耳朵是騙不了人這會累進噪層電平.

于是調整完畢之后，你就要預期第一位樂手潛在的會再提出一次增高大鼓電平在他的音箱里要求！因為他是在低環噪量級之下完成返送作業，最后一位則是夾帶5只音箱的噪層量級完全不一樣的條件）.

Manchino優化了這個現象，這6個Aux派送作業是同時進行的喔!

因此樂手聽到的返送支持也是夾帶著其它音箱潛在的噪層值同步進行著，所以調整完畢就是當下環境的可用量級.

你完全不會聯想到一個小小的調整功能優化，會有這么大的感情維度影響在里面，這個功能卻是非常簡單而且不復雜，它完全是因為現場需要，完全受用在現場擴聲而設計出來的功能.

最后小插曲：Manchino的功能在索引上面以咖啡杯做為功能圖案，他的意思就是使用喝咖啡的時間，就能夠完成平時這些復雜的調整作業，讓調音過程是優質與享受的.

曼奇諾咖啡，誰有更好的解譯^_^

外文非我本科，Manchino甚至是來自于意大利字義文化，新的控臺設計讓我優化自身工作外，也學習到地球另一邊的文化…

Manchino功能，一個輕松的咖啡杯意表混音是快樂的.

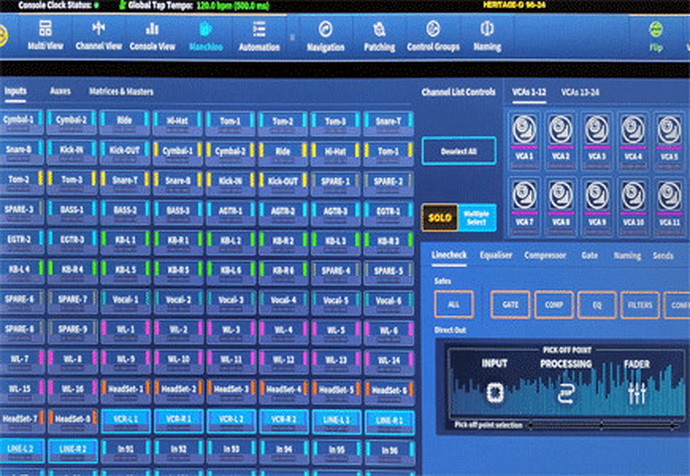

實際內容是個圖形巨集的應用設計.

整體一次性有排序的名稱定義，真是方便.

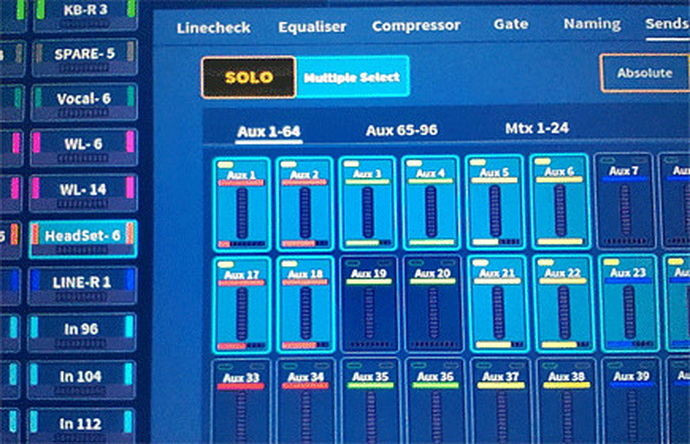

樂器電平調整，哪一個輸出夠了就點擊解除即可.

Population（Pop）

population（Pop），這個范圍性的編組在MIDAS前一款控臺Pro系列就有相當?shù)墓δ軕?

HD96的population整個應用功能則是完全大改變，嚴格上說，整個控臺演出規劃所有的操作信道都可以使用Pop的編組模式進行規劃，每一頁能有12組PoP定義，然后有10頁可供演出應用設計.

Pop的功能在HD-96設計里面可以上下左右信道位置變換，匯編的內容從輸入信道，輸出接口，矩陣再到Vca組群納入，都可以放在Pop的排序里面，這已經跳出一般控臺將輸入編組與輸出編組區分開來的設計，HD-96的Pop設計是樣全方位定義.

這樣在演出過程翻頁機率就降低，可以讓演出自定義義的操作面精省成為一頁即可，還有最重要的是操作過程簡單的再簡單！

說到一張數位混音平臺的推桿對于演出應用設計，在早期的控臺通常是相關的信道以及8至10組固定模式的VCA推桿，光是這樣子，操作面板布置自己所需的就將整張臺子的推桿給占滿了，其它的樂器信道就要透過頁面選擇翻轉，同時這類控臺設計在最前面的幾頁都會是接口箱信道既有的排序更換不得，后期半導體進步了才有少數控臺能讓每個推桿面進行自定義義擇選.

因此一般實惠型的控臺能夠讓使用者自定義的頁面并沒有很多，在于應用配比建構過程有些演出需求與規劃，都必須遷就控臺既有的方塊模塊功能，近代的電聲技術對于使用者直觀界面演變，這些控臺應用設計問題全被改良與優化，在MIDAS-HD96物理面板排序里，可以看到工程團隊對于圖型界面（GUI）新的操作概念，配合現場演出如何布陳控臺的感情面滿足個人的塑造，這一部份能夠看到MIDAS花了很大心血，在眼睛感情面包括顏色布局改變，各部數據面光獨立調整，這些都給了.

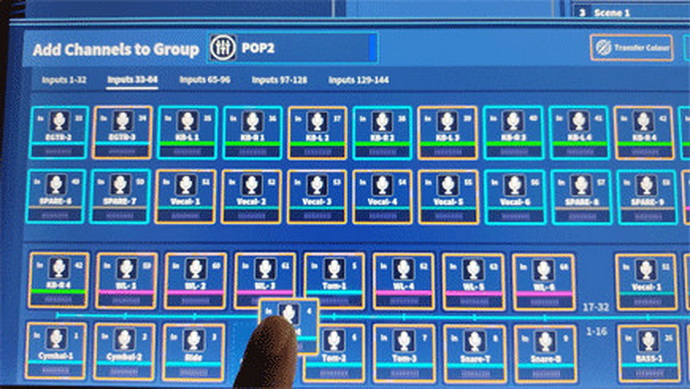

長按任一個Pop鍵，都能立即跳出匯編區.

將Pop匯編信道控制在24根推桿范圍是聰明的規劃.

ShortCuts

快捷操作界面，被設計安置于推桿中間,它是現場操作過程會被頻繁使用的內存塊（在這里順帶一提MIDAS-HD96控臺結構外觀設計是以一整張成型，沒有過多的縫隙可供藏污納垢，這對于長期使用之后的維修清潔保養都能讓用戶輕易上手）.

從推桿最上頭到底部它能同時提供14個快捷功能，所有在ShotrCuts界面上看到的功能板完全可以隨使用者自定義義改變，在下方12個快捷定義更是能夠提供12x10頁的自定義義快捷編排，能夠滿足大拼盤演出，樂團更換或是歌劇場景對應.

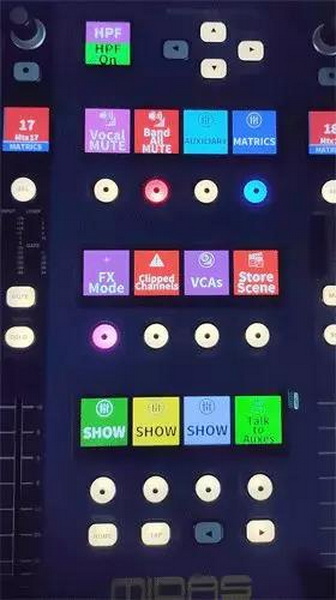

如圖例所示每一個快捷鍵按下就是30根推桿定義的改變非常方便.

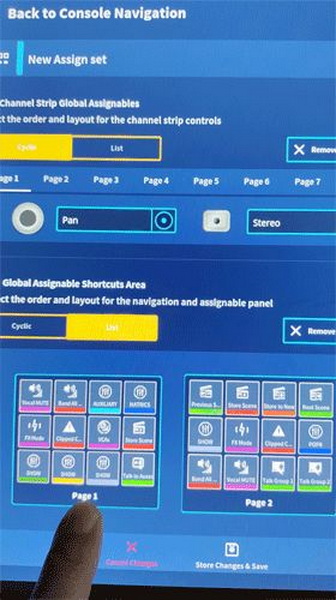

ShortCuts可以使用原廠預設的布置.

使用者可以隨節目需求自由定義.

共有10頁可以滿足規劃布置.

FX Mode效果模式

通常在現場演出過程里，音控人員依音樂曲目不時的會去改變效果器的內容，例如Reverb的回響時間Delay的頻寬等，而在大部份的控臺要調整這方面的數據，總是須要點選效果器的頁面或是相關機柜方塊模塊，然后再進入頁面再去對應的效果器，再進行功能的轉子或是推桿改變，這樣子的調整模式都已經讓當下的音樂律動錯過了許多，我都稱它為調整瑕疵美.

HD-96在現場操作應用對這一部份進行直觀優化，這個FX Mode讓使用者在任何畫面之下都能得到效果器的信息與調整，而平常不需要它的時候就是隱藏起來，F(xiàn)XMode功能建構還可以放在屏幕操作或是ShotCuts界面區操作，滿足不同使用者喜好.

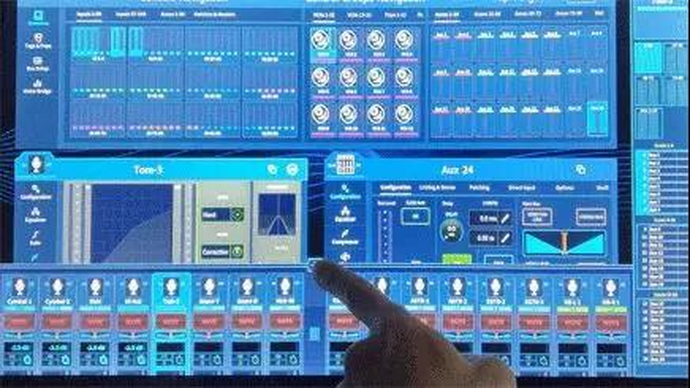

在演出的過程中點擊效果模式按鍵（燈亮）打開之后，按下你想調整的任一信道的選擇鍵（凡是有在信道上，或是效果器信道介入插件或是效果的）都會自動將效果器顯示在屏幕上，而直觀的設計就是使用者不必去尋找對應的物理轉子，只要利用手指輕碰當下所要調整的功能旋鈕或是按鍵即可進改變，這個過程兩秒間達標.

另外更貼心的設計就是隨著音樂曲目讓音控人員想要即時改變Reverb的長度或是反射時間或任何材料元素的，只須將該項調整拉出釘在屏幕上任何一個位置，使用者可以隨意變換屏幕上的使用頁面，這些效果器其中被釘住的調整功能都會保持在畫面上隨時可供音控人員感情的變化調整，延伸出的就是任何插件的調整項目都可以如法炮制，實例有4只主持人耳掛，他們分別都介入動態EQ，節目過程隨著現場氣氛改變，講話的聲音量級與音品會有明顯的變化，例如唇齒突現，低頻偶有過響，這情況在靜態的的調整是滿足不了的，將動態EQ的調整點釘住，而且可以依任何一位主持人的語音特性改變頻點與收斂增益，如此大拼盤主持節目的橋段就不用一直翻頁他們的EQ進行調整，提心吊膽的守著耳掛滿手出汗，在HD-96它變得輕松了.

這一個使用者界面功能提高音控人員跟演出的音樂曲目節奏性緊密相連不拖拍，可以將思緒大量的保留給混音感情方面，不必為了某個效果器或是插件在哪里讓人為了操作功能而卡頓發呆.

使用FX Mode能夠讓效果器畫面隨時彈出提供調整.

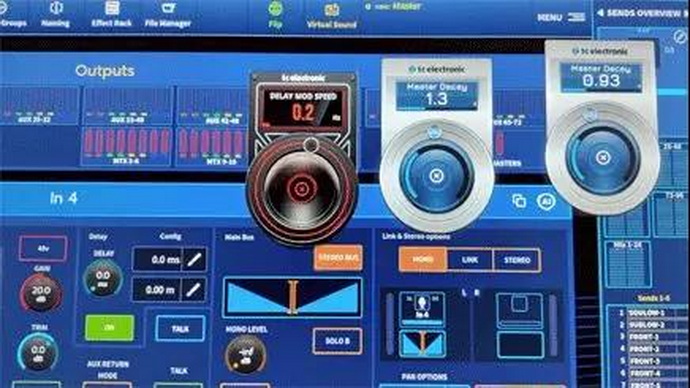

效果器調整的部份，任意釘在畫面上可以隨時改變感情.

Pin Layer圖釘

在現場有時候進行多元化演出或臨時起意的主持型態，你并沒有充裕的時間對新起意的組合進行操作設定，HD-96有一個Pin功能是一個即時性的操作應用，它可以在使用者所設計的任何一個演出頁面顯示之下釘住焦點信道.

舉例在當下的信道頁面一切按照原規劃演出進行，結果主持人突增上臺或不按牌理,數只無線電麥克風出現，甚至造成須要翻頁才能找到，而且偶有某一樂器信道加入即興演出，這些散布在控臺推桿不同頁面的信道臨時的組合，現在不用再燒腦了，使用Pin功能召集它們設定在同一推桿面僅需在彈指間就完成，透過Pin功能隨附的Find（找選）將焦點麥克風或是樂器釘在自己指派的信道上，任其你怎么翻頁，他們都優先存在，也就是在HD-96這30根推桿可以自由的派釘焦點信道，配合現場節目的瞬息變換演出也不會漏失，待當下節目橋段一過，Pin按鍵結除即刻消失，而且隨時這個釘住的應用功能可以隨時更改焦點信道，要安置哪一區的推桿編組隨時舉手之勞滿足節目的變化.

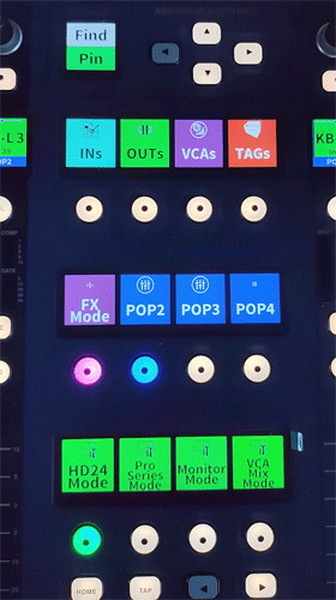

按下PinLayer，被釘住的信道自動跳出不會丟失.

使用Find可以選擇需要釘住的樂器信道，非常方便.

VCA Group

VCA Group已經是各家控臺標配的功能之一是人人熟悉的應用，會在這里不厭煩的提起是MIDAS原Pro系列的VCA功能在設計應用上總是少那么臨門一腳，有隔靴搔癢之嫌，HD-96的VCA Group設計完全不同于Pro系列.

這張控臺擁有24組VCA編組，光在這個數量上就可以滿足喜歡以VCA模式進行混音的朋友，同時HD-96的VCA設計提供信號在匯總之后，表頭刻度有顯示變化喔，能夠掌握到任何一個匯編組群的動態量級.

而且點選任一VCA編組就會主動攤開匯編的信道內容，讓使用者能夠很快的進入感情面的調整，當然的，匯編內容可以隨使用者上下左右自由由編排位置，非?？旖荼憷?（記住喔，VCA編組又可以被納編在Pop里面，真的不一樣很方便）再這里還要提醒一次，設定都非?？焖倥c便捷無法想像的聰明規劃.

HD-96擁有24組全方位匯編能力的VCA組群.

拉起屏幕信道欄，一次性提供16組信道的調整信息.

工作適任性

筆者于2019年10月首見報導曾提到過（一張演出的控臺要多大尺寸才算數），在雙手自然攤開的范圍內，現場所有聲音事盡在板上！

HD-96真的做到了，功能定義簡捷然后應用超強大，對于中小型演出總是煩惱攜帶數百萬級的控臺出門不劃算，或是大控臺應用在小現場難伺候，現在混音的工具只要在雙手寬的尺寸，以及現下所有控臺配置的功能與新應用全集于一身，任何的場合演出皆宜，聰明的你當然選擇一機到底，大小通吃這個投資了.

很贊的能把新的混音操作觀念分享給業界同好們，使用好的音頻工具一齊提升職場上的專業技能，對照個人使用過各家頂尖的控臺，小小的心得意見比對一下（別誤會沒有惡意），HD-96是目前使用者圖形操作界面觀念走在前面的產品，它的規劃完全是屬于現場演出用的控臺，字義大方清楚，按鍵與旋轉簡捷，沒有不受用的配置.

MIDAS-HD96感情面

在聲音色染這部份HD-96不給沒有效用的，審視過內容全是在現場演出容易被表達出來的工具，光是在音樂的調整你需要很快就能滿足感情維度匹配的VSS4 genuine Stereo Reverb就要1千多美金！

（它要達到忠實回響反應就需要大量的暫存空間，因此它只能在TC-6000跟TC4000的主機里才能發揮），綜觀這些音頻設備，沒幾個廠家勇于投資的！真的是現場聲音色染的好工具.

還有音響人必備的動態數位DELAY，TC-2290（美金349）主打現場演出的應用，光這兩款插件就已經物超所值，其它如動態EQ多頻段壓限全都是經典之作（設備在于精不在于多），而且這部份都還陸續升級提供有效能的應用插件.

人們所說的暖系控臺

MIDAS在模擬或是數碼控臺，圈內朋友人總是歸納它為暖系列制品，在這里以科學的解釋說明這個認（有證據最真實）.

HD-96的輸入信道上提供了四種動態壓限工具，原Pro系列則是五種分別是Corrective，Creative，Adaptive，Vintage以及Simmer，從電路分析它依序解釋為：峰值快速，峰值緩速，RMS立方根，經典過調失真以及超調失真壓線模式.

這些在每次的課研都會提出與分享如數家珍，這是因為它代表了那些經典時期的文化，一直影響我們到現在，身為音響人要去調整鈕轉Compressor的任一個轉子或按鍵就需要先了解這些電路對聲音是怎么改變的.

HD-96則把Simmer的壓限色染拿掉，原因是這一組需要搭配吉他與延遲器進行色染改變有其意義包括衰退時間，但并不是每一首歌曲都是we for without you里面的吉他效果!

而且Vintage的特性跟Simmer超調就已經很類似與受用了.

（這一部份的課研，有機會再寫一篇跟同好們分享）.

暖系特性

至于暖系是當你在信道上介入這些型態的的壓線組件，聲音就已經從低層度到高度不等的色染了，若要區別等級,最豐富的色染來自Vintage，接口輸出收斂與最低的色染則是Adaptive，鼓組瞬態建議Creative，而根音樂器以Bass首選快起長放的Corrective.

這樣就溫暖了嗎?

還不止于此，喜愛MIDAS高工作電壓的EQ調整，在信道上以及內置的EQ插件都保留經典的XL-4電路，原因是它的曲線就是那么一點點不多也不少過調現象，就是那個過調一點點的電路個性就形成被耳朵喜愛的感情面.

下方圖例左是HD-96輸入信道典型的過調曲線（綠色），它與一般信道上配置Precise（精確）曲線型兩者有著不一樣的聆聽感受，在圖例是Clissic（綠色）與Soft（黃色）曲線過調特性的比照，但請別誤會PEQ有過調現象就是好聽的結論，一個電路問世與被人們接受都有其時間的經歷與考驗，沒如你所想的那么簡單，對于一張控臺集眾人智慧與當時期的文化氛圍所產出的個性都有不一樣的格調，這也就是為何好聽與耐聽是不同領域的....

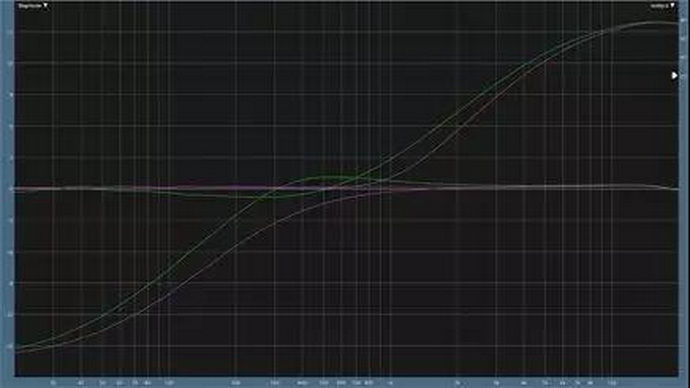

HD-96信道EQ配置經典過調的曲線（綠色）.

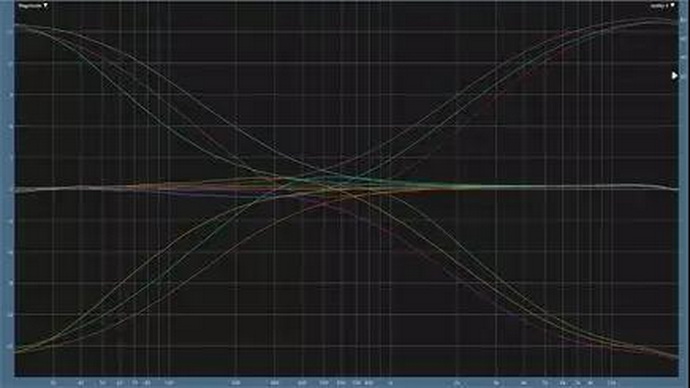

以紅色為參照，Classic，Soft兩者過調特性的比對.

HD-96已經內置兩組光纖界面.

從大型道小型活動，HD96的尺寸剛剛好.

結語

坦白說很滿足藉由高雄這次2021跨年活動把玩MIDAS-HD96控臺新的操作學習新的界面設計，HD-96所擁有的界面功能在這次演出里都恰到妙處的派上用場，就好似在引導你去使用它為何存在的理由.

話說在問世之前（2016）Heritage-D有照片不慎被流出，實際上在這之前它已經讓各國頂尖音控人員到處巡回好多年，為的是去累積界面設計需求的使用信息，優化仍不停止（目前的版本已經很強大了），到現在碰到疫情悶了一年，各方面的資源很難完全到位的情況下，在臺北能爭取到這兩張前端等級的控臺真是難得！

音響人的心得

以作為一個音響人的身份對這個音頻新工具，在經過現場跨年活動的洗禮之后說個幾句：HD-96給了全新的操作思維，光是云端數據分享概念都已經是超前布局了，還有信道上AI辨識樂器信號參考，信號峰切追蹤，內部Shout矩陣（強大又節省對講機拉線，導演導播又有福了），Virtual Sound Check，延伸屏幕與延伸推桿功能等，這些對于現場演出所迎應的新設計與觀念，從HD-96的布局讓我們可以預期到未來的混音控臺構架會是甚么樣的走向！

音響圈子又多了一個好的混音工具介紹它跟各位分享，也期望同好們在新的一年開始投資生財工具的同時又多一項選擇參考.

期待加入行列喔，與你分享喜樂滿滿.

吳榮宗

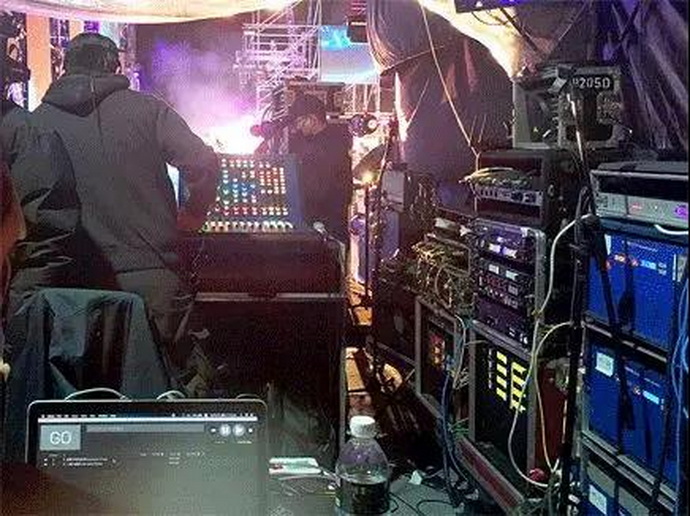

Stage Monitor.

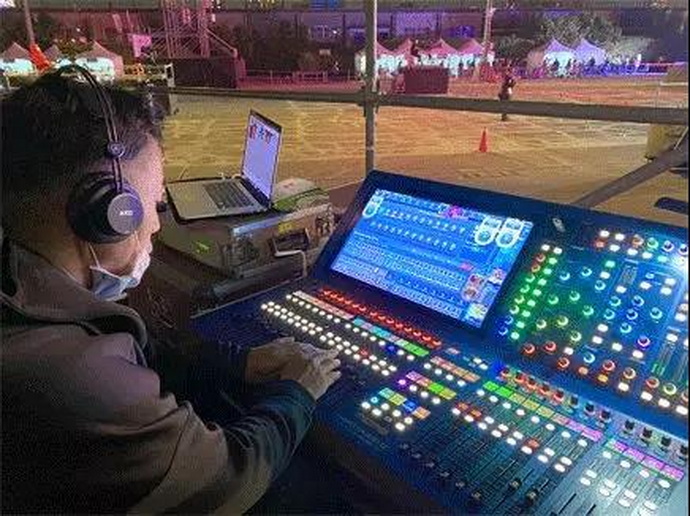

FOH.
